CNC 1419

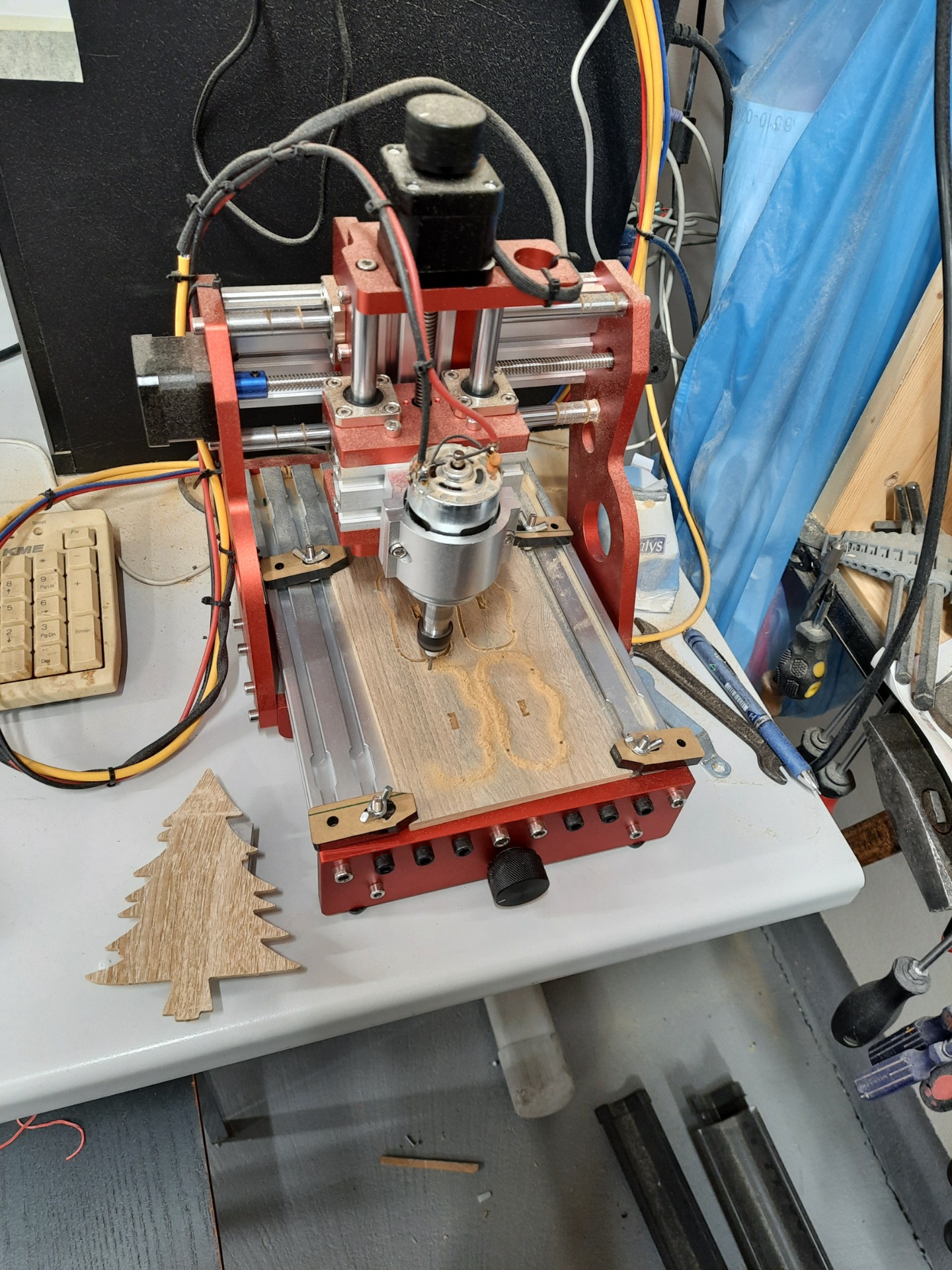

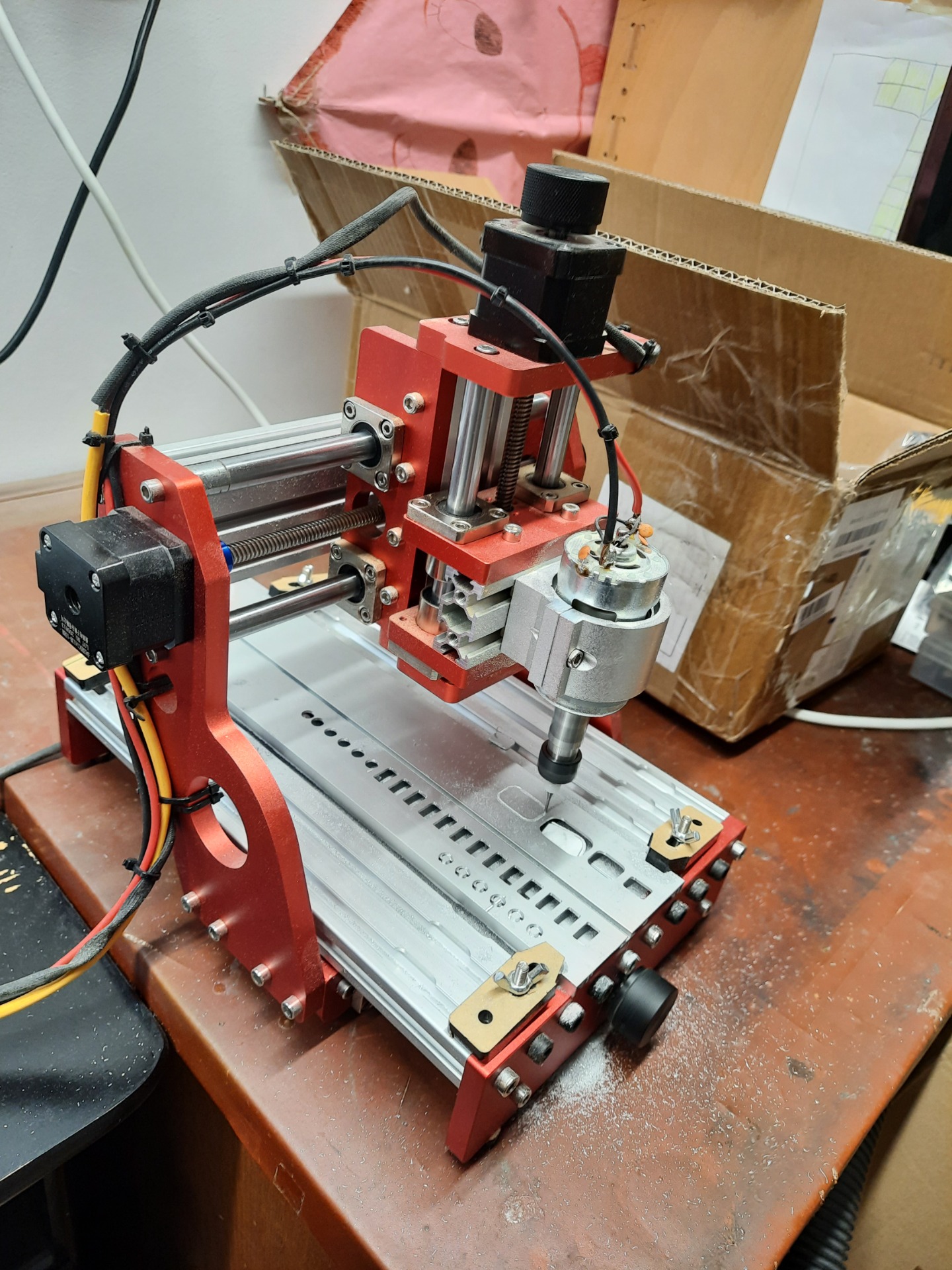

Tentokrát se jedná o můj stroj, který jsem koupil pro sebe a pro tátu..

Dlouho jsme s tátou zvažovali, že si pořídíme nějaké to CNC, ale vždy narazili na to, že tomu projektu chyběla nějaká smysluplnost. Tak jsem se jednoho dne zdravě naštval a pořídil tuto hračku, která sice nesplňuje požadavky, které by se nám u CNC stroje líbily, ale vyhovovala mi cena. Já jsem potřeboval něco na testování + hraní si s LCNC a táta si chtěl vyzkoušet provozovat nějaký to CNC.

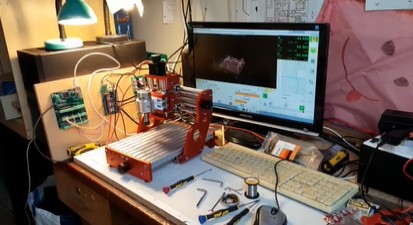

Původní elektronika je takové jakoby arduino = Atmel 328P + drivery Pololu A4988 + GRBL v jednom. Tato deska je primárně určená na 3D tiskárny ovšem hodí se i pro frézky. Já proti ní nic nemám a asi by i spolehlivě pracovala, ale můj hlavní důvod pořízení této mašinky byl mít tester LCNC.

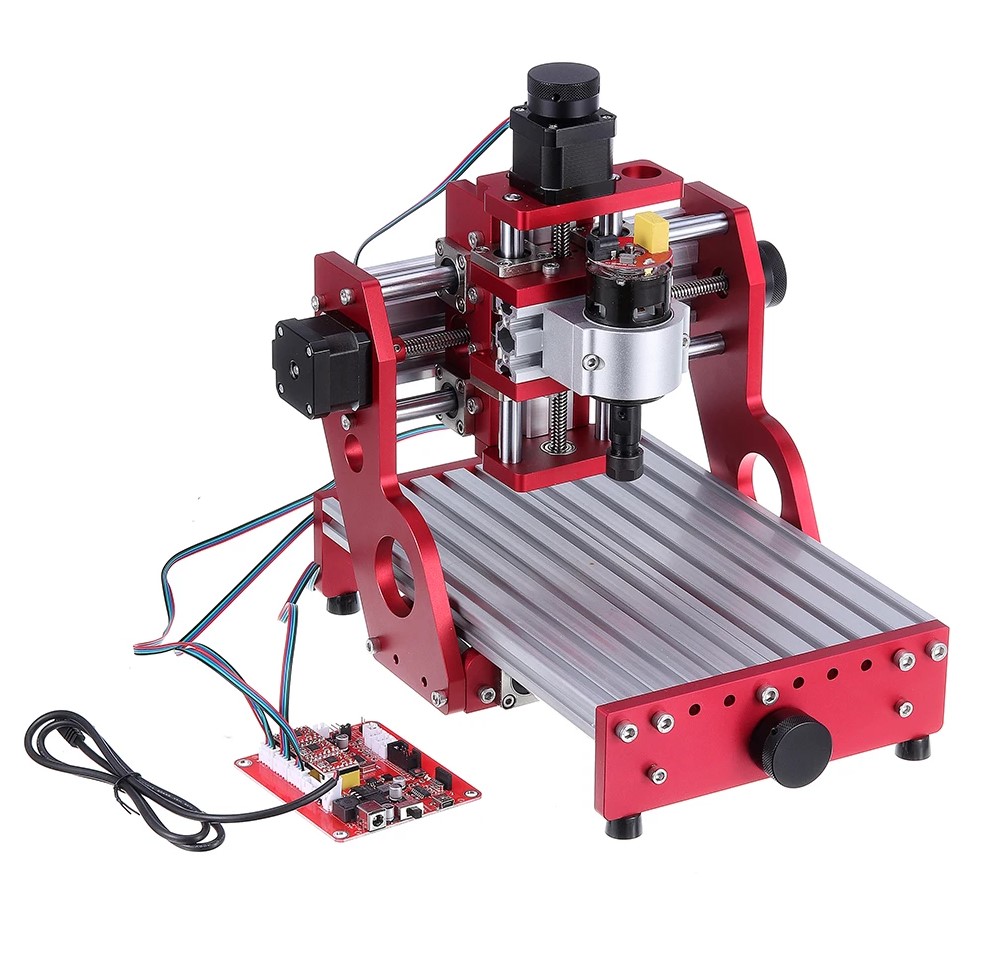

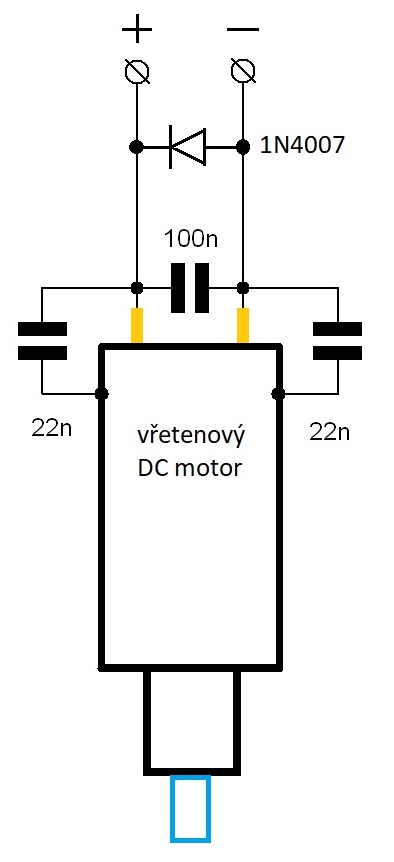

Co nám výrobce připravil nepříjemnost, tak je inovace ohledně plošňáku na vřetenovém DC motor. Na fotkách na e-shopu je vyfocen plošňák s elektronikou. Bohužel mě došla varianta, kde tento plošňák chybí. Těžko říci, jestli výrobce nejdřív dodával motor bez plošňáku a pak ho v novějších verzích dodal, nebo tam původně byl a pak to to prolevnil a přestal ho dodávat. Každopádně tam nějaký význam měl. Minimálně tam chybí kondenzátory na odrušení a dioda proti zpětnému šlehu.

Co se týče neodrušení DC motoru s kartáčky, tak to je přímo elektrotechnický hřích. Jedná se možná i o příčinu tohoto problému. Více si o této problematice můžete nastudovat zde.

Co se týče neaplikování diody proti zpětnému šlehu, tak to jsem udělal stejnou chybu výrobce a také jsem ji tam nedal. Pak jsem musel musel měnit tranzistor, který tento motor řídil, protože se prorazil a zůstal věčně otevřený. Naštěstí mi na fóru poradili s výběrem náhrady.
